防爆振动电机防爆电气设备的选择

防爆振动电机在工业生产中应用广泛，目前在很多石油化工、天燃气以及医药制造等项目中，都有一些防爆蒸馏或者萃取工艺装置、储存区域、装卸区域等都是易燃易爆危的险场所，在该场所选用的电气设备必须满足相关标准规范的要求。易燃易爆危的危险环境（不包含煤矿、炸药等场所）分为气体爆炸危险环境和粉尘爆炸危险环境，某些地方这两种爆炸环境同时存在。

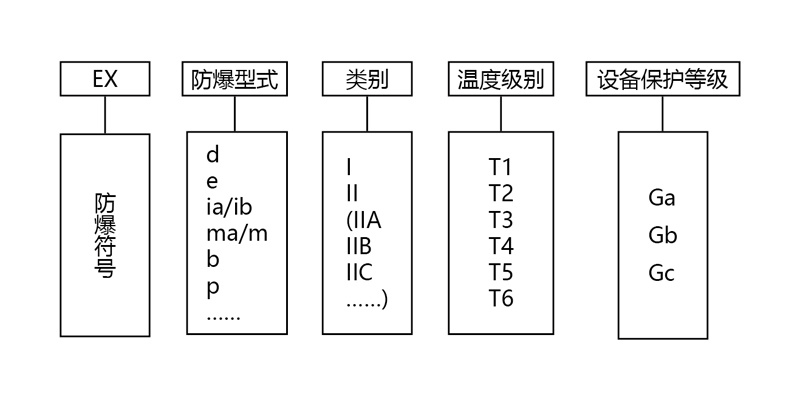

一、防爆电气设备标识

Ex - 防爆电气设备的标识。

防爆型式中: d-隔爆型，e-增安型，ia/ib-本质安全型，ma/mb/mc-浇封型，o-油浸型等。

类别：

I - 代表矿井井下。

II - 代表工厂生产、储存、转运、加工。

III - 代表爆炸粉尘环境。

IIA、IIB、IIC-易燃易爆性气体混合物分级。

IIIA - 可燃性飞絮，IIIB - 非导电性粉尘，IIIC - 导电性粉尘。

T1~T6-易燃易爆性气体混合物引燃温度分组。

设备保护级别：Ga-气体防爆a（Gas a）适用于气体爆炸危险场所0区，Gb-气体防爆b（Gas b）适用于气体爆炸危险场所1区，Gc-气体防爆c（Gas c）适用于气体爆炸危险场所2区。

Da-粉尘防爆a（Dusty a）适用于粉尘爆炸危险场所20区，Db-粉尘防爆b（Dusty b）适用于粉尘爆炸危险场所21区，Dc-粉尘防爆c（Dusty c）适用于粉尘爆炸危险场所22区。

二、爆炸危险环境的划分

爆炸危险环境的划分一般由设计单位的电气专业完成。

气体爆炸环境一般分为0区、1区、2区。

粉尘爆炸环境一般分为20区、21区、22区。除了特殊情况是0区（20区）或1区（21区）外，一般区域是2区或22区，业主或施工人员一定要注意。

这些设备的选择不包括煤矿和炸药库等。

三、防爆电气设备ming牌上标准的防爆标识举例

1. Ex d II C T4 Gb _ 防爆隔爆型 IIC级 T4温度组别适用于气体爆炸环境1区。

2. Ex tD IIIBT160 Db IP65 _ 防爆外壳保护型粉尘防爆非导电性粉尘温度160℃以下粉尘防爆21区防护等级IP65。

四、易燃易爆性气体混合物的分级和分组

1. 易燃易爆性气体混合物的分级

级别	zuida实验an全间隙(MESG)(mm)	最小点燃电流比(MICR)
IIA	≥0.9	＞0.8
IIB	0.5＜MESG＜0.9	0.45≤MICR≤0.8
IIC	≤0.5	＜0.45

易燃易爆性气体混合物引燃温度分组

组别	引燃温度t（°C）
T1	450<t
T2	300<t≤450
T3	200<t≤300
T4	135<t≤200
T5	100<t≤135
T6	50<t≤100

易燃易爆性气体所属的分级和温度组别一般显示在设计单位的照明平面图、动力平面图、爆炸危险区域划分图等相关图纸上面，比较完整的设计还会给出易燃易爆性气体的组分。

五、防爆电气设备的选择

1. 易燃易爆性环境内电气设备保护级别的选择

危险区域	设备保护级别（EPL）
0区	Ga
1区	Ga或Gb
2区	Ga、Gb或Gc
20区	Da
21区	Da或Db
22区	Da、Db或Dc

电气设备保护级别与电气设备防爆结构的关系

设备保护级别（EPL）	电气设备防爆结构	防爆型式
Ga	本质an全型	ia
	浇封型	ma
	有两种独立的防爆类型组成的设备，每一种类型达到保护级别“Gb”的要求	--
	光辐射式设备和传输系统的保护	op is
Gb	隔爆型	d
	增安型	e
	本质an全型	ib

设备保护级别（EPL）	电气设备防爆结构	防爆型式
Gb	浇封型	mb
	油浸型	o
	正压型	px、py
	充砂型	q
	本质an全现场总线概念（FISCO）	--
	光辐射式设备和传输系统的保护	op pr
Gc	本质an全型	ic
	浇封型	mc
	无火花	n、nA
	限制呼吸	nR
	限能	nL
	火花保护	nC
	正压型	pz
	非可燃现场总线概念（FISCO）	--
	光辐射式设备和传输系统的保护	op sh
Da	本质an全性	iD
	浇封型	mD
	外壳保护型	lD
Db	本质an全性	iD
	浇封型	mD
	外壳保护型	tD
	正压型	pD
