提升隔爆振动电机(长\短杆)品质的可行保证—真空压力浸漆工艺

作者：

发布时间：

2025-04-30

隔爆振动电机(长杆\短杆),泥浆搅拌机,钻井液除砂器,除泥器

说起隔爆振动电机(长\短杆),几名高校电气工程系的学生到工厂参观实习，结合院校的所学知识与企业实际问题的探讨，发现大部分的学生对企业的真空压力浸漆VPI设备颇感兴趣。

那么什么是真空压力浸漆工艺？

真空压力浸漆是一种效果较好的浸漆方法，规范生产的电机企业都已采用真空压力浸漆工艺。真空压力浸漆可以较彻底驱除绕组内的潮气和挥发物；又可以避免浸不透的现象；同时漆的粘度可以较高，以ti高填充性能。

真空压力浸漆优势有哪些？

在动力电机企业生产实际操作中实践证明，一次真空压力浸漆的效果，要比二次普通浸漆好，效果好，效率也高。对于某些重要的电机绕组，采用真空压力浸漆是十分必要的。真空压力浸漆设备造价比较高，应尽可能在线圈未嵌装时进行；操作要求在嵌线后进行真空压力浸漆时，应全部采用外压装配结构，这样既可ti高浸漆设备的利用率，又可避免机座带入灰屑污染浸渍漆。

VPI-工艺流程：绕组线圈→预烘chu湿→入罐→真空排气→真空浸漆→压力浸渍→压力排漆→卸压滴漆→出罐→固化干燥→做过浸漆的绕组线圈。

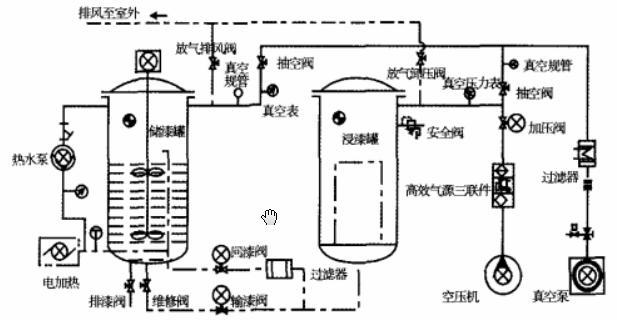

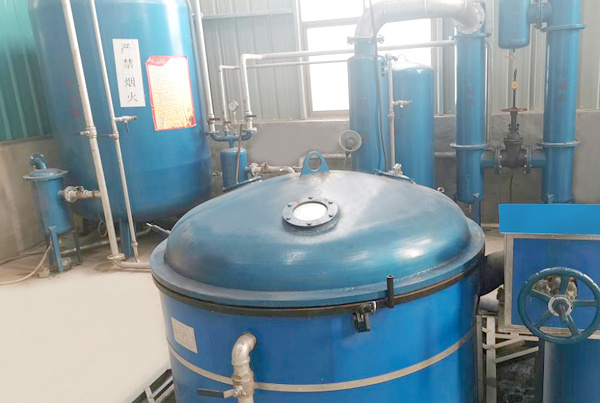

真空压力浸漆设备的组成主要包括：真空干燥炉、浸漆筒、贮漆筒、真空泵等。

真空干燥炉 呈圆形或椭圆形的密封金属箱。要求能承受高温高压，一般做成双层，隔层中通入高压蒸汽加热。缺乏高压蒸汽时，可采用热油加热或电感应加热法。但不如高压蒸汽an全。筒的外表包绝热层，筒上面装有真空表，温度计，还应有an全阀。此外，还应装引出线瓷柱，以测量线圈的绝缘电阻。

浸漆筒 呈圆形，用厚钢板制成。筒上须装有压力表、真空表、观察窗、an全阀。也有将浸漆筒与干燥炉做成一体的。

贮漆筒 与浸漆筒相似，但机械强度要求低些，体积应大些。并须装搅拌器，用防爆电动机带动。通过漆过滤器与浸漆筒相通，并有阀门控制。对于需用低温贮存的浸渍漆（环氧类无溶剂漆），应将其放在可调节的冷藏室内。

漆过滤器 漆经过使用后可能带有杂质，为了保证浸渍质量，重新使用时，必须经过滤器过滤。

空气加热器 鼓入的空气经过加热，进入干燥炉内。一般采用蒸汽、热油或电热丝加热。

吸尘吸湿器 压缩空气必须过滤，去除其中水分和尘垢，通常用硅胶作干燥剂，用玻璃纤维过滤尘埃。

冷凝器 真空泵前必须装冷凝器，将抽往真空泵去的气体中的溶剂、水分、油类等凝聚下来，以免损坏真空泵。同时通过检查凝聚量，以推知被处理绕组的干燥程度。冷凝剂一般采用盐水。冷凝器的冷凝量须适应排气速度，如冷凝量过小，往往将露状的冷凝物一起抽入真空泵，影响真空泵的使用寿命。冷凝器停用时，要注意把冷水放尽，以免产生水垢或冰冻。

真空泵

真空泵的优劣决定浸漆质量的好坏，必须慎重选择和维护。真空泵应备有两套，一套建立真空用，容量须大些，另一套维持高度真空用，量可小些。

对于绝缘处理要求高的低压电机绕组，宜采用真空、加压或反复加压的浸漆方式。绕组线圈经过真空干燥（或热风循环干燥）后，在真空中冷至60~70℃；然后输漆，加压或反复加压，加压气体可采用空气。而对于易燃溶剂，可采用氩气，以免引起爆炸。加压压力为0.2~0.8MN/m 2 。对于绕制紧密的磁极线圈或粘度较高的漆（如有机硅漆、无溶剂漆）宜采用反复加压方式。

VPI真空压力浸漆工艺在漆液渗透方面和浸渍方面，远远优于其它浸漆工艺。在应用方面，VPI更适合大型高压线圈、多层齐绕磁轭线圈和要求较高的大型绕组、以及其它高压线圈。普遍上大家认为VPI的应用，真空和压力可以做得相当的高，当然成本也高了。其实这是一个误区，由于连续作业，以及产量和成本的具体要求，需要将其应用控制在一定范围内。

在应用试验和实际工作中，我们发现真空环境对于某一个温度下的一种浸渍漆液，当其真空度低于某一绝dui压力的数值时，亦即达到某一对应的“临界”真空时，会导致该浸渍漆液中大量泡沫和液面大量雾气的产生,，即发生“沫化”和“雾化”现象。“沫化”造成漆液中大量空穴，会阻碍浸渗。“雾化”致使溶剂或稀释剂大量逸出，会影响固化。

对于压力，原则上加压是为了使漆液更容易进入填充空隙，输漆过程实际上就有一个大气压。如果绝缘结构内毛细管的润湿性已经平衡，则增加压力对整个绝缘结构的填充并无明显作用，除非在固化时一直维持增加的压力，所以，增加填充的有效途径，降低漆的粘度和减小绝缘结构空隙、ti高毛细管效应，而不是ti高压力。

根据“粘度与压力对渗透速率”的试验，其数据显示：当漆液粘度较大时，增大压力对填充速度有较大作用，在漆液粘度小时，增大压力对填充速度的作用不显著。然而，漆液粘度却对填充速度具有十分显著的的影响，二者呈反比关系。由此可见，在VPI工艺的应用中，片面强调和单纯追求高真空或高压力，是盲目和无益的。其结果会影响浸渍效率，甚至会破坏浸渍质量。
