泥浆搅拌系统桨叶及扶正器改造

作者：

发布时间：

2025-05-07

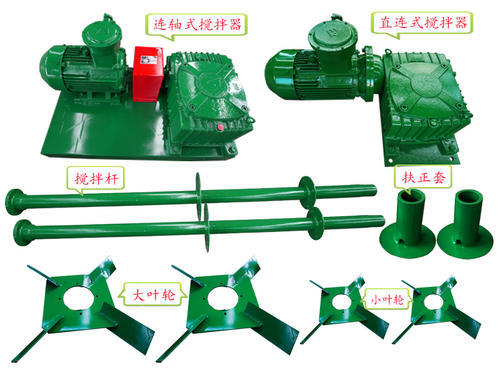

　　传统泥浆搅拌的桨叶，主要是根据泥浆罐的具体尺寸在大小上有区别，没有根据泥浆的比重、黏度以及电机功率在桨叶的角度上做出考虑，这样泥浆的搅拌状态没有达到Z佳。如果更换不同角度的桨叶，需要将整套桨叶卸下来更换，十分耗时，材料上也比较浪费。另外搅拌器扶正器是焊接于泥浆罐底，位置不可调，在搅拌轴安装时无法保证与扶正器保持同心，因此造成搅拌轴与扶正器内套磨损，进而损坏齿轮箱，造成搅拌器整体损坏。

　　1、可调节角度桨叶介绍
　　桨叶可调节结构，它包括固定套支承座、紧固螺栓、桨叶支撑法兰、可调法兰、调节螺栓、桨叶。固定套支承座网周方向上可以通过紧固螺栓（也可以通过焊接）固定有至少一个桨叶支撑法兰，桨叶支撑法兰的中轴线设置在固定套支承座的径向上，每一所桨叶支撑法兰分别与一个其上连接有浆叶的可调法兰通过角度可调节装置相连以使可调法兰上浆叶的角度可调。
　　2、桨叶使用说明
　　桨叶支撑法兰可以为多个，多个桨叶支撑法兰皇彼此之间沿固定套支承座圆周方向均匀间隔设置。经测试对比，桨叶支撑法兰优选的为116个。桨叶支撑法兰可以沿同一圆周方向互成90°通过紧固螺栓或焊接对称固定在固定套支撑座上。
　　角度可调节桨叶可以分别对应开在桨叶支撑法兰和可调法兰圆周方向上按照预定的角度设置的多组螺栓孔，每組螺栓孔为1-116个并且彼此之间沿桨叶支撑法兰和可调法兰圆周方向均匀间隔设置，桨叶支撑法兰和可调法兰通过穿过桨叶支撑法兰和可调法兰的多组螺栓孔中的任意一组螺栓孔的调节螺栓相连。预定的角度可以采用常用的几个角度，比如30°、45°、60°，加工的时候就在桨叶支撑法兰加工98个角度的网孔，在可调法兰上加工 98个弧形孔，角度在30～°60°范围。这样便于固定角度，也不需在对应可调法兰可调螺栓孔上刻刻度。当然在安装维修过程中，可以根据实际情况设定调节角度。
　　3、可调节角度桨叶的优点
　　桨叶连接在可调法兰上，可调法兰与支撑法兰的相对位置可调，因而桨叶角度可以方便迅速调节，发挥搅拌系统的Z佳状态;并且使安装维修过程中的桨叶角度调节变得安全快捷。
　　4、扶正器改造
　　为确保减速机、联轴器能够保持长期稳定的运转性能，搅拌轴及桨叶的运转应保持绝对垂直状态，安装底板固定时应尽量保持水平。搅拌轴长度超过2.5m，就必须在泥浆罐底部安装扶正器，以支撑搅拌轴自身重量，减少减速机的轴向负载。传统泥浆搅拌器中应用于搅拌轴的扶正器，主要采用的是简单的套管结构，并且固定焊接在罐体底部，不能根据搅拌系统移动灵活对中，在搅拌器长期运转过程中，会导致搅拌轴的轴向晃动逐渐变大，不能够平稳转动。为此，将原扶正器改为磁力扶正器，扶正器底座镶人强力磁钢吸附于泥浆罐底，合金顶尖靠弹簧力支撑在搅拌轴中心孔位置，有效保证搅拌轴垂直平稳转动，避免搅拌轴下端及扶正器内套出现磨损现象，延长使用寿命。
　　5、磁力扶正器介绍
　　磁力扶正器南底座、压簧、内套、调整螺杆和锁母组成，元件依次安装，底座加工时嵌有磁钢，可以根据需要位置移动。
　　6、磁力扶正器优点
　　①采用磁力装置，与罐底不进行焊接，可自动进行位置调整;
　　②硬质合金顶尖，使搅拌轴能自动对中;
　　③扶正套内加弹簧.以支撑搅拌轴自身重量，减少减速机的轴向负载。
　　7、结束语
　　通过对泥浆搅拌系统扶正器和桨叶的改造及现场应用测试，使泥浆搅拌器使用寿命提高了2倍以上，实现了钻修井作业的高效性和连续性，同时也实现了维保的便捷性，缩短了维保作业量和维保时间。
