改进石油钻井平台泥浆搅拌器避免出现晃动
作者：
发布时间：
2025-05-06
泥浆搅拌是为了让钻井液中的固体不沉积，从而使钻井液稳定循环，如果泥浆搅拌器在钻井平台上放置不够平稳，在搅拌泥浆时出现晃动，影响搅拌效果，产生安全隐患，搅拌用的搅拌杆在上升或下降时，不能明确搅拌杆下降或上升的长度，并且还不能够向井内提供照明，如果泥浆表面变干形成硬层，叶片进入泥浆时会受损伤，搅拌时，泥浆中的固体硬物也会对叶片形成损伤。
用于石油钻井平台泥浆搅拌器，包括底座，底座上有竖杆A，竖杆A上有配重块，底座下有锚钉和照明灯，底座上有定位杆、液压伸缩柱和电池，定位杆上有刻度线，定位杆上有套筒，套筒侧边有横板，液压伸缩柱与横板下端固定，横板侧边有电机，电机下有竖杆B，竖杆B穿过底座，竖杆B下有弧形罩体，竖杆B上有叶片，弧形罩体下有绞龙，弧形罩体凸面有突刺，底座两端有吊环，电池与照明灯和电机连接，改进后在搅拌泥浆时不会晃动，能够明确搅拌杆下降或上升的长度，可将泥浆表面硬层破碎，并保护叶片进入泥浆时不受损伤，搅拌时可将泥浆中的固体硬物打磨，保护叶片不会被泥浆中的固体硬物损伤。
改进后效果：装置在钻井平台上放置平稳，搅拌泥浆时不会晃动，搅拌用的搅拌杆能上升或下降，通过刻度线明确搅拌杆下降或上升的长度，能够向井内提供照明，如果泥浆表面变干形成硬层，可将泥浆表面硬层破碎，并保护叶片进入泥浆时不受损伤，搅拌时可将泥浆中的固体硬物打磨，保护叶片不会被泥浆中的固体硬物损伤，方便对装置移动。

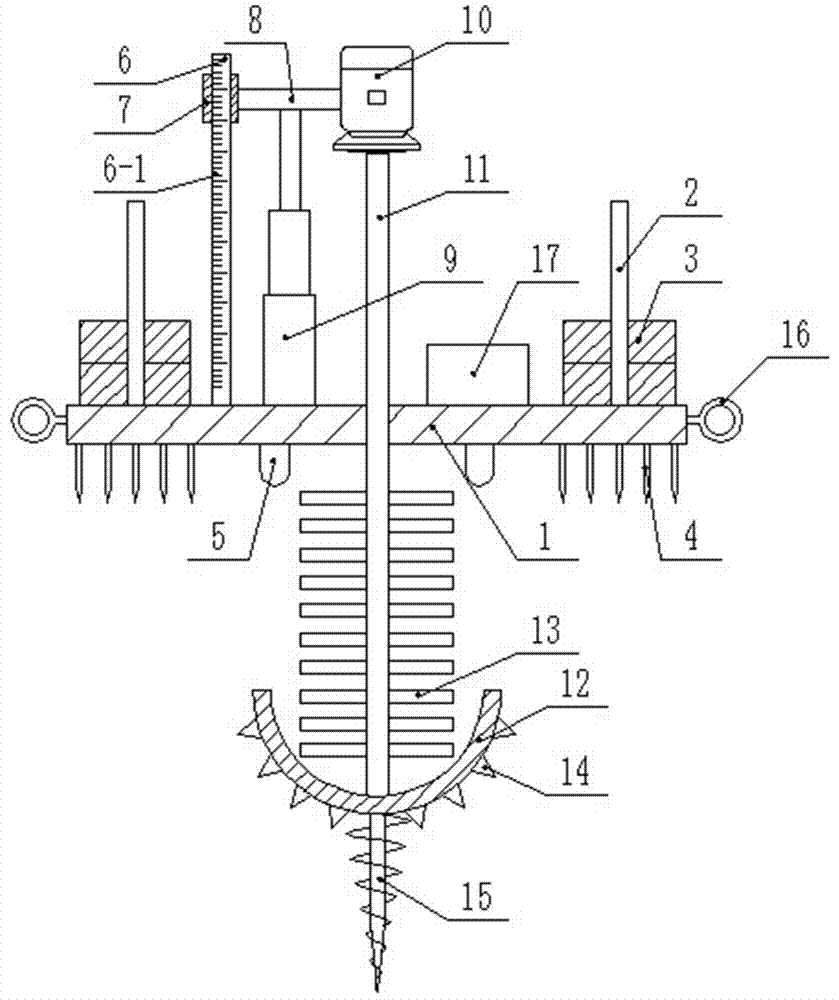

图中：底座1、竖杆A2、配重块3、锚钉4、照明灯5、定位杆6、刻度线6-1、套筒7、横板8、液压伸缩柱9、电机10、竖杆B11、弧形罩体12、叶片13、突刺14、绞龙15、吊环16、电池17。
工作原理：把底座1放在钻井平台上，将多个配重块3套在竖杆A2上，配重块3的重力向下压，锚钉4与钻井平台表面的摩擦力增大，使得底座1放置平稳，搅拌泥浆时不会晃动，可根据实际情况增加配重块3，启动液压伸缩柱9，使其伸缩杆带动横板8向下移动，横板8带动套筒7和电机10向下移动，竖杆B11随电机10向下，套筒7在定位杆6上滑动，通过观察定位杆6上的刻度线6-1，可以明确竖杆B11下降的长度，竖杆B11下端向下进入矿井内，照明灯5提供井内照明，井内的泥浆中有着固体硬物，绞龙15先与泥浆接触，如果泥浆表面变干形成硬层，绞龙15可将泥浆表面硬层破碎，弧形罩体12可保护叶片13进入泥浆时不受损伤，当叶片13完全进入泥浆后，启动电机10，电机10的输出轴带动竖杆B11旋转，竖杆B11带动弧形罩体12转动，弧形罩体12上的突刺14将泥浆中的固体硬物打磨，叶片13不会被泥浆中的固体硬物损伤，叶片13对泥浆充分搅拌，电池17向照明灯5和电机10提供电力，可通过吊环16对装置移动。
