高能效隔爆型三相异步电动机方便用户使用
作者：
发布时间：
2025-05-03
国内常规的防爆电机只是符合GB18613-2025-05-02级能效，不能满足目前石化等防爆场所对高效电机的需求。另外，常规防爆电机的存在防护等级只是IP54、IP55，满足不了高防护的要求，同时堵转电流较大，不能满足用户要求的不大于7倍额定电流的要求等问题，具体问题如下：
1.能效等级只是达到3级能效和2级能效；
2.防护等级低，只能达到IP54、IP55，达不到IP66防护等级的要求；
3.散热片轮廓线采用圆形，散热能力没有充分利用；
4.起动电流大，满足不了全系列达到不大于额定电流的要求；
5.采用接线螺栓的连接方式，存在压接不紧而出现引线烧毁的情况；
6.适应电缆外径是离散性，而非连续性，由于各个厂家生产的电缆外径偏差较大，造成在实际应用中存在传爆的隐患；
7.接线空腔小，造成用户电缆连接困难；
8.一种防爆结构只能满足一种防爆级别；
9.排油不畅，长时间运行，轴承室空腔积油太多，造成轴承温度高。

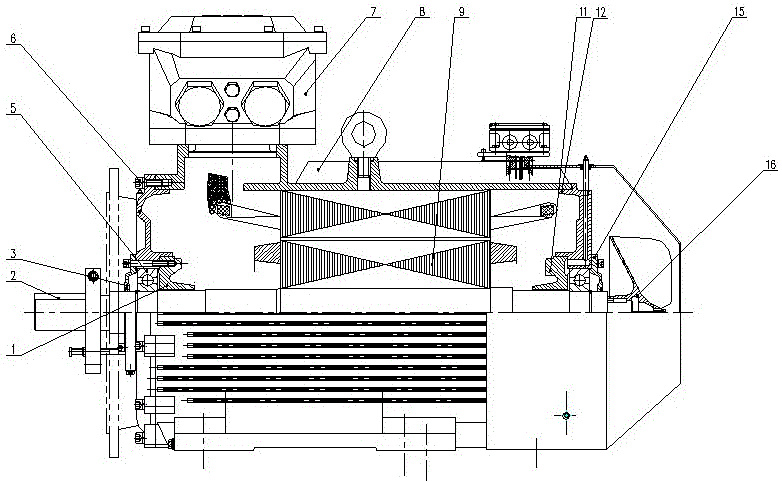

高能效隔爆型三相异步电动机其结构合理，安全可靠，方便用户使用。高能效隔爆型三相异步电动机，它包括机座、安装在机座内的定子以及与定子配合安装的转子，转子固定安装在转轴上，在机座的前后端分别对应设有端盖，端盖与转轴之间均设有轴承，且轴承内外侧分别对应设有轴承内盖和轴承外盖，机座出线口处还安装有接线盒，轴承内盖与转轴紧密配合形成内隔爆通路结构，轴承外盖与转轴紧密配合形成外隔爆通路结构，且轴承外盖处配设有与转轴过盈配合的油封；端盖与机座的配合处均形止口隔爆接合面；
接线盒包括接线盒安装板、接线盒座和接线盒盖，接线盒安装板固定安装于机座上，接线盒座与接线盒安装板固定连接，接线盒盖与接线盒座固定连接，且接线盒安装板与机座、接线盒座与接线盒安装板以及接线盒盖与接线盒座的配合处均形成止口隔爆结合面；转子为双鼠笼结构的铸铝转子，转子导条表面设绝缘层，且转子导条与对应的转子槽之间保留有间隙。止口隔爆结合面处均设有密封圈槽，密封圈槽内配设密封圈。轴承外盖上设有用于安装油封的安装槽，油封卡设在该安装槽内。转轴的非轴伸端安装有冷却风扇，冷却风扇为双向旋转时均能产生后倾效果的柔性塑料风扇。机座的散热片外轮廓为八边形结构。接线盒安装板上设有引线固定孔，导线由机座内伸出经引线固定孔与接线盒内的接线柱连接，且引线固定孔处设有用于固定导线的胶封层。接线盒的进线口处配设弹性紧线圈。轴承上连接有自动排油塞。轴承外盖为铸钢材质，且轴承外盖与转轴的接合面的粗糙度设为0.4。绝缘层为AL2O3绝缘层。
1、新型中轴承内盖与转轴紧密配合形成内隔爆通路结构，轴承外盖与转轴紧密配合形成外隔爆通路结构，端盖与机座的配合处均形止口隔爆接合面，接线盒安装板与机座、接线盒座与接线盒安装板以及接线盒盖与接线盒座的配合处均形成止口隔爆结合面，通过对内外通路采用动密封和静密封结合的办法，实现IP66的防护等级，通过隔爆通路采用止口隔爆和圆筒隔爆结构处理，从而实现满足了ExdIMb、ExdIIBT4Gb、ExdIICT4Gb三种防爆级别，适应范围更宽。
2.止口隔爆结合面处均设有密封圈槽，密封圈槽内配设密封圈，从而达到整机IP66的防护结构。中轴承外盖为铸钢材质，且轴承外盖与转轴的接合面的粗糙度设为0.4，同时轴承外盖处配设有与转轴过盈配合的油封，以保证油封的橡胶圈与轴承外盖接合面的合适压缩量，从而在保证密封性能达到IP66的情况下，在电机额定运行的情况下，橡胶圈与外盖接合面的摩擦力较小，从而机械损耗较小而提升效率。
3. 转轴的非轴伸端安装有冷却风扇，冷却风扇为采用柔性塑料风扇，不管是顺时针还是逆时针旋转，都能产生后倾效果，降低风扇的机械损耗从而提高效率。
4. 转子为双鼠笼结构的铸铝转子，可降低起动电流，满足不大于7倍额定电流要求；转子导条表面设AL2O3绝缘层，且转子导条与对应的转子槽之间保留有间隙，增加了导条与转子槽之间的接触电阻，从而降低电机的杂散损耗，提高效率。
5. 机座散热片外轮廓采用八边形结构，在保证电机长宽高不变的情况下，散热面积增加了20%左右，提升了散热能力。
6. 接线盒安装板上设有引线固定孔，导线由机座内伸出经引线固定孔与接线盒内的接线柱连接，且引线固定孔处设有用于固定导线的胶封层，通过采用胶封结构，取消了接线螺栓，消除了接线螺栓压接不紧的情况；接线盒的进线口处还配设弹性紧线圈，实现适应用户电缆从小到大所有外径的全覆盖。
7. 自动排油塞结构，在注油时就可将废油及多余油排出，保证轴承的可靠运行。
高能效隔爆型三相异步电动机优点：
（1）电机效率达到1级能效；
（2）防护等级达到IP66；
（3）机座的散热能力提升20%；
（4）起动电流低，满足不大于7倍额定电流要求；
（5）接线盒空腔大，消除了压接隐患，适应用户电缆范围广；
（6）满足ExdIMb、ExdIIBT4Gb、ExdIICT4Gb三种防爆级别，适应范围更宽；
（7）排油顺畅，用户维护方便。
高能效隔爆型三相异步电动机它包括机座、安装在机座内的定子以及与定子配合安装的转子，转子固定安装在转轴上，在机座的前后端分别对应设有端盖，端盖与转轴之间均设有轴承，且轴承内外侧分别对应设有轴承内盖和轴承外盖，机座出线口处还安装有接线盒，轴承内盖与转轴紧密配合形成内隔爆通路结构，轴承外盖与转轴紧密配合形成外隔爆通路结构，且轴承外盖处配设有与转轴过盈配合的油封；端盖与机座的配合处均形止口隔爆接合面；转子为双鼠笼结构的铸铝转子，转子导条表面设绝缘层，且转子导条与对应的转子槽之间保留有间隙。高能效隔爆型三相异步电动机结构合理，安全可靠，方便用户使用。
