四级隔爆三相异步电动机结构合理、隔爆性能强

作者：

发布时间：

2025-05-03

四级隔爆，即防爆标志为ExdⅡCT4 Gb的隔爆型三相异步电动机，根据防爆标准GB3836的要求，隔爆参数极为严格，隔爆间隙小于Ⅰ类、ⅡA类、ⅡB类电机。当客户所带负载要求皮带轮传动时，由于皮带轮传动时，电机轴承会受到较大的径向力作用，在径向力作用下会使电机隔爆间隙变小，轴承电机“抱轴”，从而烧毁轴承，电机故障。

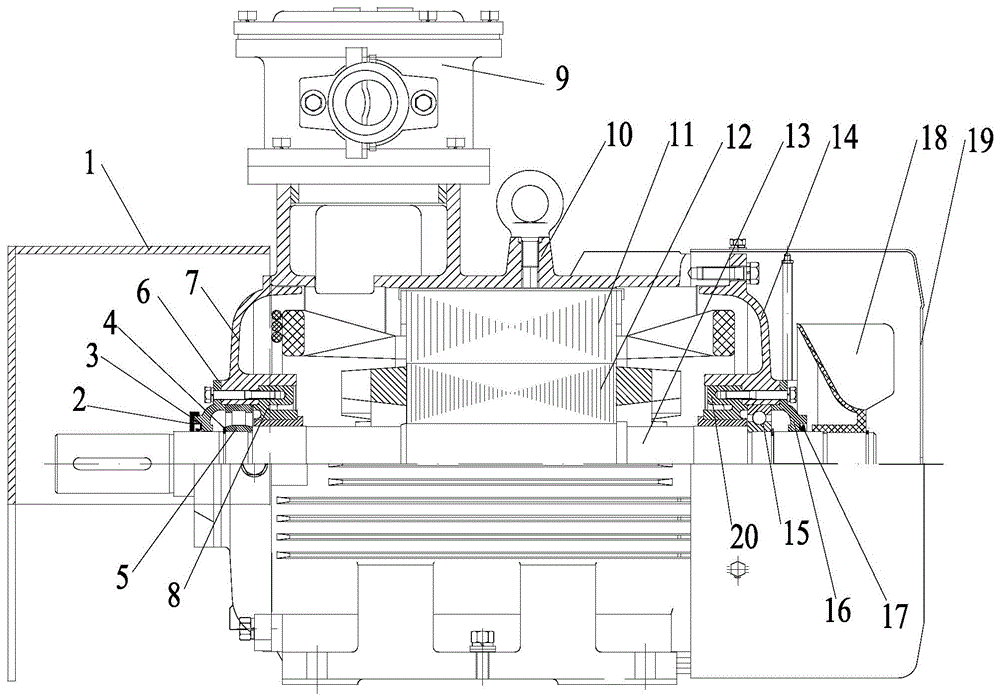

四级隔爆三相异步电动机包括机座、有绕组定子铁心、铸铝转子、转轴、防雨罩、风扇、风罩和接线盒；机座的前端设有前端盖，防雨罩安装在前端盖上；前端盖的轴承室内设有前轴承，前轴承利用前轴承外盖和前轴承内盖轴向固定；所述前轴承外盖上安装有骨架油封，前轴承外盖与骨架油封之间轴向安装有密封盘；机座的后端设有后端盖，风罩安装在后端盖上；后端盖的轴承室内设有后轴承，后轴承利用后轴承外盖和后轴承内盖轴向固定，后轴承外盖上安装有V型油封；有绕组定子铁心安装在机座内，接线盒安装在机座的出线座上；转轴利用前轴承和后轴承安装在前端盖和后端盖之间，铸铝转子套在转轴上，风扇通过键与转轴相连接。

前端盖、后端盖与机座的隔爆参数为：防爆面宽度L≥25、隔爆间隙ic≤0.15。前轴承内盖、后轴承内盖与转轴轴贯通部分的隔爆参数为：防爆面宽度L≥40、隔爆间隙ic≤0.3、最小单边间隙k≥0.05、最大单边间隙m≤0.2。接线盒与机座的隔爆参数为：防爆面宽度L≥25、隔爆间隙ic≤0.15。转轴的非轴伸端设置定位节，转轴的轴伸端采用A型键槽。密封盘采用不锈钢材质。轴承内盖上设有衬套。前轴承采用NU圆柱滚子轴承，后轴承为深沟球轴承。防雨罩采用轴向密封、径向开豁口结构。有绕组定子铁心热套压装在机座内，铸铝转子热套套在转轴上。

四级隔爆三相异步电动机结构合理、隔爆性能强，保证电机传动运行平稳，安全可靠；圆柱滚子轴承加强了轴承径向承载力，保证了隔爆间隙；前轴承外盖上安装骨架油封，前轴承外盖、骨架油封之间轴向安装密封盘，前端盖上防雨罩后的全新结构完全满足采用V6安装、户外使用、IP56防护等级等特殊要求的场合。
