易燃易爆场所用三相异步防爆电机

作者：

发布时间：

2025-05-02

防爆电机是一种可以在易燃易爆场所使用的一种电机，运行时不产生电火花。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、城市燃气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械等。

防爆电机其具体结构包括电机本体、防爆机壳、端盖和循环风扇，电机本体设于防爆机壳内，端盖设于防爆机壳的尾端，循环风扇设于电机本体的电机轴尾部，防爆机壳的内侧壁设有防爆隔层，防爆机壳的外侧壁设有冷却夹套，冷却夹套沿防爆电机延展方向设有若干根风道，风道的一端与端盖的内部相通，另一端与防爆机壳内部相通。

在上述的结构中，其防爆机壳和端盖的连接结构承受不住通过防爆机壳和端盖的连接间隙渗透到防爆机壳内部的可燃性混合物，会引起外部由一种或多种可燃性气体或蒸汽形成的爆炸性环境的点燃；不利于电机的稳定运行。针对现有技术中存在的上述问题，提供一种结构简单、避免通过筒状体和封盖体连接间隙渗透到筒状体内部的可燃性混合物，运行稳定的三相异步防爆电机。

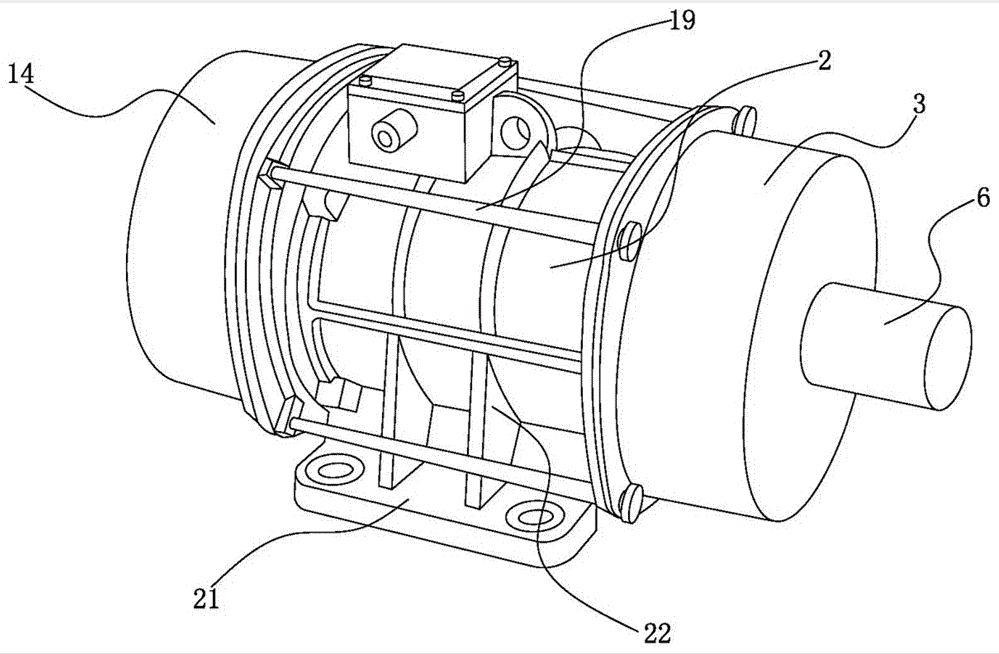

三相异步防爆电机包括一端为封闭端盖的筒状体，筒状体的开口处固设有封盖体，筒状体内设置有定子、转子和电机轴，电机轴的一端伸出封闭端盖且该封闭端盖和电机轴之间设置有轴承一，电机轴的另一端伸出封盖体且该封盖体和电机轴之间设置有轴承二，转子与电机轴在圆周方向固定配合，定子固定在筒状体的内壁上并处于转子的外侧与转子间隙配合，其特征在于，封盖体和筒状体之间设置有能使封盖体对应连接于筒状体上并能与筒状体密封配合的装配装置。

三相异步防爆电机主要在封盖体和筒状体之间的连接间隙处设置能使封盖体与筒状体密封配合的装配装置，并通过两者之间的装配装置能有效避免通过两者的连接间隙渗透到筒状体内部的可燃性混合物，避免可燃性混合物由一种或多种可燃性气体或蒸汽形成的爆炸性环境的点燃。

三相异步防爆电机中，装配装置包括筒状体的外壁上具有与筒状体一体式结构的法兰盘一，封盖体的端口处的内壁上具有扩径形成轴向台阶的套接部，封盖体通过套接部轴向套接在筒状体上且该筒状体的开口处的外端面轴向抵靠在轴向台阶上，封盖体的端口处还具有与封盖体一体式结构的法兰盘二，封盖体通过法兰盘二对应固连在筒状体的法兰盘一上且该法兰盘二和法兰盘一之间还具有密封结构。这样设置的目的保证封盖体和筒状体的连接处的连接强度，使用寿命长。

三相异步防爆电机中密封结构包括法兰盘一的法兰面上具有环形凸起，法兰盘二的法兰面上设置有环形凹槽且该环形凹槽内设置有橡胶密封环，当法兰盘一与法兰盘二对应连接时且该环形凸起对应处于环形凹槽中并轴向密封抵靠在橡胶密封环上。这样设置的目的是保证法兰盘二和法兰盘一之间密封的有效性，防止可燃性混合物从法兰盘二和法兰盘一之间的间隙处渗入。

三相异步防爆电机中筒状体的封闭端盖上还固设置有风罩，风罩上的内壁上设置有连接槽且该连接槽内设置有平面轴承，电机轴伸出封闭端盖的一端置于连接槽中并轴向抵靠在平面轴承上，风罩内的电机轴上固设有一体式铝制结构的弧形风叶，风罩和筒状体之间设置有能使风罩对应连接于筒状体上的连接装置。这样设置的目的是将弧形风叶内置有利于筒状体的散热。

三相异步防爆电机中连接装置包括筒状体的外壁上还具有与筒状体一体式结构的法兰盘三，风罩的端口处具有与风罩一体式结构的法兰盘四，风罩通过法兰盘四对应固连在筒状体的法兰盘三上，法兰盘四和法兰盘二之间周向间隔穿设有若干根轴向分布的紧固件。这样设置的目的是保证筒状体、风罩和封闭端盖三者之间的连接强度，使用寿命长。

三相异步防爆电机中法兰盘三和法兰盘一两者的相对的法兰面上对应分布有加强筋，紧固件的两端分别对应穿设于加强筋中。这样设置的目的是提高紧固件在法兰盘三和法兰盘一两者连接处的连接强度。

三相异步防爆电机中筒状体的外壁上固设有连接座且该筒状体的外壁上还轴向间隔分布有加强环，每个加强环皆延伸至连接座处。这样设置的目的是保证筒状体的机械强度，延长筒状体的使用寿命。

三相异步防爆电机的优点为在封盖体和筒状体之间的连接间隙处设置能使封盖体与筒状体密封配合的装配装置，能有效避免可燃性混合物渗入到筒状体内，避免可燃性混合物由一种或多种可燃性气体或蒸汽形成的爆炸性环境的点燃，三相异步防爆电机结构设计合理、简单，机械强度高，防爆效果好，使用寿命长。

三相异步防爆电机属于电机制造技术领域。解决了现有的防爆电机防爆效果不好，不利于电机的稳定运行的问题。三相异步防爆电机包括筒状体，筒状体的开口处固设有封盖体，筒状体内设置有定子、转子和电机轴，电机轴的一端伸出封闭端盖且该封闭端盖和电机轴之间设置有轴承一，电机轴的另一端伸出封盖体且该封盖体和电机轴之间设置有轴承二，转子与电机轴在圆周方向固定配合，定子固定在筒状体的内壁上并处于转子的外侧与转子间隙配合，封盖体和筒状体之间设置有能使封盖体对应连接于筒状体上并能与筒状体密封配合的装配装置。三相异步防爆电机结构设计合理、简单，机械强度高，防爆效果好，使用寿命长。
