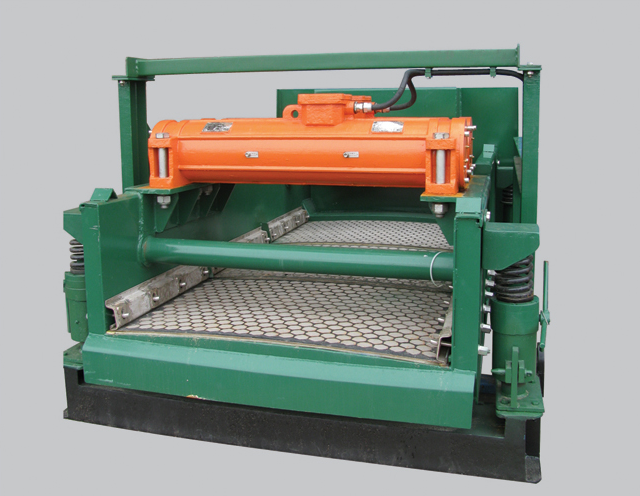

三段式细长型防爆振动电机

作者：

发布时间：

2025-05-01

一般长形激振电机常采用多支承轴的结构，出现静不定结构梁，制造、安装和使用要求高。三段式细长型防爆振动电机，转轴两侧依次套接防爆轴承油封内圈、滚子轴承、端盖、主动偏心块、从动偏心块；防爆轴承油封内圈与轴承盖间隙配合形成两相错的密封带；所述的机壳与机座之间设端盖；轴承盖和防爆轴承油封内圈相配形成面向轴承室的环形油脂容纳腔；端盖的外周中部设外凸的定位肩，定位肩的前、后侧面分别与机壳、机座端面相抵，端盖前、后外周分别与机壳、机座内壁相配上述技术方案缩短两轴承之间的距离，减小转轴的最大力，减小转轴变形，同时解决静不定的问题，结构简单，加工方便。

三段式细长型防爆振动电机，包括机壳、对称设于机壳两端的机座、位于机壳内的定子和转子、与转子连接的转轴，转轴轴向延伸至机座内；制动装置设置在机座内，接近转轴的端部，制动装置安装在轴向驱动装置上；制动装置包括主动轴、从动轴、制动件、摩擦轮，主动轴的端面与转轴的端面相对，主动轴的轴心线与转轴的轴心线重合，主动轴与从动轴连接，制动件安装在从动轴上，摩擦轮设有圆形内腔，制动件位于摩擦轮的圆形内腔中，能够与摩擦轮的圆形内腔的侧壁摩擦接触，摩擦轮安装在所述轴向驱动装置上，在轴向驱动装置的驱动下，主动轴的端面能够与转轴的端面紧密贴合在一起。

按上述技术方案，需要电机停止运转时，首先对电机断电，电机转子的动力供给被切断，电机转子及转轴在惯性作用下继续旋转，在所述轴向驱动装置的驱动下，制动装置的主动轴的端面与转轴的端面紧密贴合，在主动轴端面与转轴端面摩擦力的作用下，转轴带动主动轴同步转动，主动轴带动从动轴转动，从动轴带动制动件转动，制动件与摩擦轮圆形内腔的侧壁摩擦接触，对从动轴进行减速直至制动，从动轴反作用于主动轴，主动轴反作用于转轴，转轴减速直至停止转动。

需要电机启动时，在所述轴向驱动装置的驱动下，制动装置的主动轴的端面与转轴的端面远离，电机的转子及转轴能够正常转动。通过制动件与摩擦轮之间的摩擦，对电机的转子及转轴进行缓慢制动，避免急减速对转轴乃至整个电机造成冲击，进而避免电机受损，延长电机使用寿命。
